Корпусы фильтров Remeza
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Корпусы магистральных фильтров Remeza R
Корпус магистрального фильтра врезается в трубопровод, держит давление, фиксирует сменный элемент и обеспечивает герметичность соединения. Он служит весь срок, а ступень очистки задаёт элемент внутри. В разделе 17 корпусов серии R — от R 0006 на 167 л/мин (10 м³/ч) до R 2406 на 46 000 л/мин (2 760 м³/ч), все на 16 бар.
Как подобрать корпус
- Давление. Корпус R рассчитан на 16 бар — это потолок цеховой магистрали. Для линий до 50 бар есть корпуса HF 007…HF 240.
- Расход. Пропускную способность берут с запасом около 20 % к подаче компрессора: корпус впритык даёт постоянный перепад давления и перерасход энергии. Пример: ВК50-8 подаёт 372 м³/ч, с запасом — 446 м³/ч, подходит R 0476 на 510 м³/ч.
- Присоединение. Присоединительный размер сверяют по паспорту корпуса и диаметру трубы.
- Монтаж. Только вертикально и по стрелке на корпусе; место — после ресивера.
| Корпус | л/мин | м³/ч | Подача компрессора до, м³/ч |
|---|---|---|---|
| R 0006 | 167 | 10 | 8 |
| R 0016 | 300 | 18 | 15 |
| R 0026 | 417 | 25 | 20 |
| R 0036 | 500 | 30 | 25 |
| R 0046 | 583 | 35 | 29 |
| R 0056 | 1 000 | 60 | 50 |
| R 0076 | 1 300 | 78 | 65 |
| R 0106 | 2 000 | 120 | 100 |
| R 0186 | 3 300 | 198 | 165 |
| R 0306 | 5 583 | 335 | 279 |
| R 0476 | 8 500 | 510 | 425 |
| R 0706 | 13 000 | 780 | 650 |
| R 0946 | 16 667 | 1 000 | 833 |
| R 1506 | 25 000 | 1 500 | 1 250 |

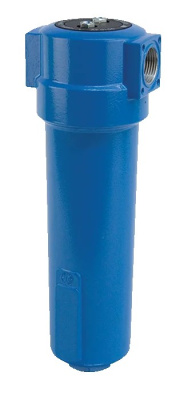

| R 1756 | 28 000 | 1 680 | 1 400 |
| R 2006 | 36 000 | 2 160 | 1 800 |
| R 2406 | 46 000 | 2 760 | 2 300 |
Последняя колонка — пропускная способность корпуса с запасом около 20 %: ориентир, окончательно — по паспорту.
Обслуживание
Корпус магистрального фильтра R разборный: элемент меняют без демонтажа из линии. Сам корпус меняют, только если он повреждён или не проходит по параметрам линии. Подтёки по стыку стакана — обычно не трещина, а уплотнительное кольцо: его осматривают при каждой замене элемента. Перед вскрытием давление с участка стравливают. И не забывают про дренаж: конденсат, оставшийся в стакане, поток уносит к следующей ступени, поэтому слив удобно доверить отводчику конденсата.
Частые вопросы
Какой элемент ставить в корпус?
Зачем корпус отдельно, если есть фильтр в сборе?
Нужен ли перед фильтром циклон?
Смотрите также: Фильтроэлементы к фильтрам R — сменные картриджи · Фильтры R в сборе — корпус с элементом · Все фильтры R · Статья о фильтрах HF и R
Не уверены в выборе — напишите или позвоните: менеджер REMEZA24 подберёт корпус по подаче компрессора и диаметру трубы.
